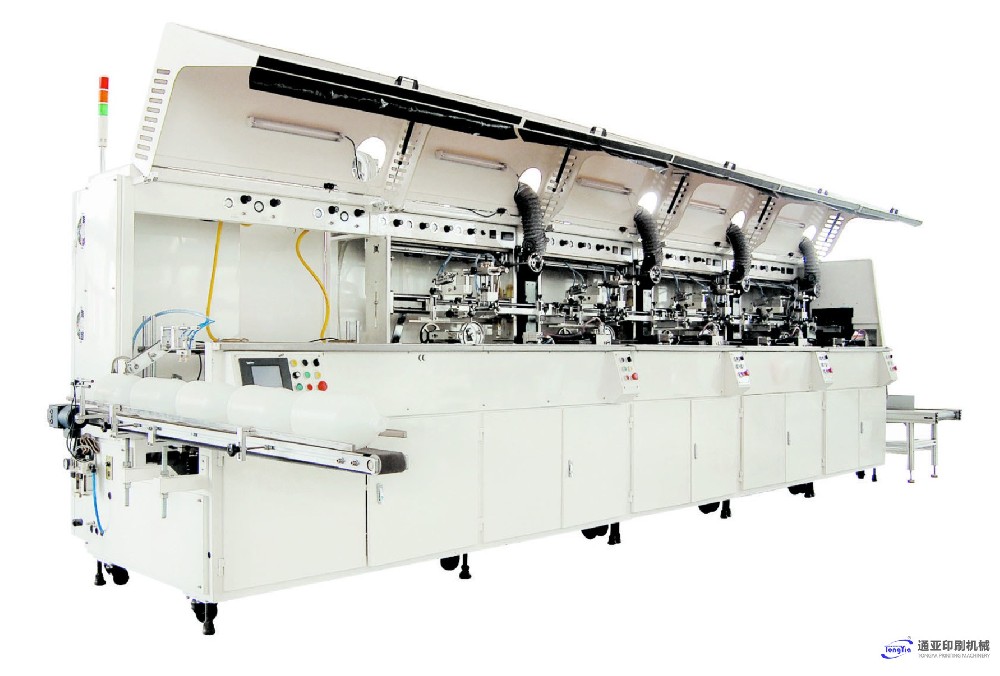

產品型號：TYS-601UV4全自動UV四色圓扁兩用絲印機

1.技術參數

圓形容器印刷直徑：20-100mm

橢圓形印刷半徑：R25- R120mm

圓形容器高度：25-270mm

機器最快速度：5000Pcs/Hour

電力要求: AC380V 3Phase  50/60Hz

額定功率:26KVA

氣壓要求:5～7Bar

重量:4000KG

2.產品描述:

（1）TYS-601UV4全自動絲網印刷生產線為四色圓扁兩用印刷機，

（2）整套生產線的控制系統由先進模塊式可編程控制器（PLC）與簡單易用的觸摸屏（TOUCH SCREEN）所構成； 本機的機械傳動部分采用進口馬達與其配套的變速箱構成，具有火焰表面處理、自動升降印頭、無極調速、快慢速機械傳動、自動預先對位、無件不印刷等控制功能；自動火焰表面處理裝置用于改變容器表面之組織結構，確保印刷油墨牢固附著于印刷上；

（3）本機由自帶UV紫外線固化爐組成之絲印生產線，尤能顯現本公司自動化產品之優越性，同時在油墨固化前檢出印刷次品以便再次印刷也是一大特點。光電檢測輸送帶停止功能可以減少進料時皮帶對容器之磨花；

（4）本機器是專為印刷四色塑料容器而研制，用于在圓形容器或扁形容器表面上印刷各種圖案與文字，印刷容器的材質可以是塑膠、玻璃、陶瓷、金屬等等。

（5）本機器的控制主單元采用可編程控制器（PLC），操作部分采用人性化的人機界面（彩色液晶觸摸屏），使機器的整體性能得到全面的提升，同樣使用戶感到方便、易用。

（6）本機器采用國際流行組合式設計，客戶可自由選擇單色或多色，并且可自由組合，全機采用了機械同步設計原理，傳送更穩定，調試方便，效率更高，套色準確。

 3．功能描述：

（1）輸送帶自動上料或停止上料，保證輸送帶的壽命；

（2）四套自動表面處理裝置，保證產品印刷的效果；

（3）顏色感應正/反面識別器，保證高速連續印刷；

（4）膠刮與覆油分開控制，保證印刷的精度；

（5）機械式取料手，保證機器的同步性；

（6）自動離網裝置，保證產品印刷的厚度與均勻度；

（7）自動翻轉選面裝置，保證產品兩個面都可以印刷；

（8）進口四檔固化系統，保證產品固化的效果；

4.通亞機械主要配件采用：

馬達（MAIN MOTOR）：ITALY（意大利）；可編程控制器（PLC）： NAIS(松下電工)；光電開關（SENSOR）：AUTONICS（韓國奧托尼克斯）Omron（日本歐姆龍）；觸摸屏（TOUCH SCREEN）：PRO-FACE（日本普洛菲斯）；按鈕開關（SWTICH）：IDEC（日本和泉）；接觸器（CONTACTOR）：SCHNEIDER（德國施奈德）；繼電器（RELAY）： IDEC（日本和泉）；變頻器（INVERTER）：Omron（日本歐姆龍）；紫外線固化系統（UV CURING）：荷蘭進口；氣動元件（PNEUMATIC）：SMC（日本）FESTO(德國)。
